地すべり抑止杭設計計算システム
 |
Version
15 |
【標準価格】
605,000円 (税込)
[スタンドアロンUSBプロテクトキー付き]
バージョンアップ価格 新機能
Ver.14 → Ver.15 77,000円（税込）
Ver.13 → Ver.15 132,000円（税込）
その他のバージョンについてはお問い合わせください
|
|
|
|
 |
|
|
|
「抑止杭」は「地すべり鋼管杭設計要領 2003年6月版」等による、地すべり抑止杭の設計計算ソフトです。
東日本大震災復旧事業に伴い、地震時のみの計算に対応しました。
骨組み解析において「杭基礎設計便覧(平成18年度改訂版）」に記載の、斜面傾斜の影響を考慮した
地盤反力係数にも対応しました。
|
 |
鋼管杭・コンクリート杭の構造計算、杭材優先あるいは杭間隔優先によるトライアル計算、概算工事費の算出まで、経験豊富な設計技術者のノウハウを凝縮したソフトウェアです。
「抑止杭」は、頻発する災害に対する社会的なニーズを反映し、地震時への対応がなされています。
|
|
|
|
Version 15 -
新機能 -
|
|
|
|
◆ 令和8年度
鋼管杭の規格・単価に更新 |
 |
|
輸送費・ガソリン代高騰に対応した最新単価に更新しています。 |
|
|
|
◆ 積算基準の改定に対応 |
・「令和８年度版 国土交通省土木工事積算基準」
・「令和８年度版 大口径岩盤削孔工法の積算」
・「令和８年度版 大口径ボーリング工法
設計・施工・積算基準」
材料単価、歩掛、機械運転費等を最新の単価に更新しています。
令和6年度(Ver.14)から令和8年度(Ver.15)にかけて、以下のように増加しています。
＜国土交通省大口径ボーリングマシン工＞：約11％増
＜国土交通省ダウンザホールハンマ工 鋼管＞：約25％増
＜国土交通省ダウンザホールハンマ工 H形鋼＞：約80％増※
（※H形鋼は削孔径が大径化しているため影響大） |
|
|
|
|
◆
「溶接費」と「ねじ継手施工費」の概算工事費比較機能追加 |
|
|
「国土交通省土木工事積算基準」では、鋼管杭の継施工は、溶接継手が標準とされています。
一方、メーカー工法として施工性の良いねじ継手もあり、設計時に比較検討が求められる場合があります。

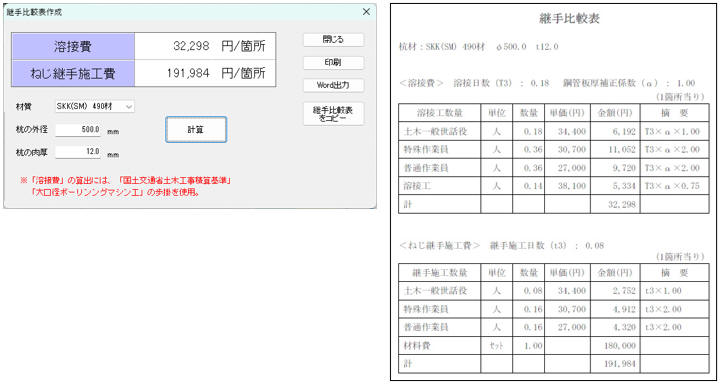

そこで、選択した鋼管（材質・外径・肉厚）について、概算工事費を比較する機能を追加しました。 |
|
|
 |
|
|
|
◆ 「大口径ボーリングマシン工」と「ダウンザホールハンマ工」の概算工事費比較機能追加 |
|
|

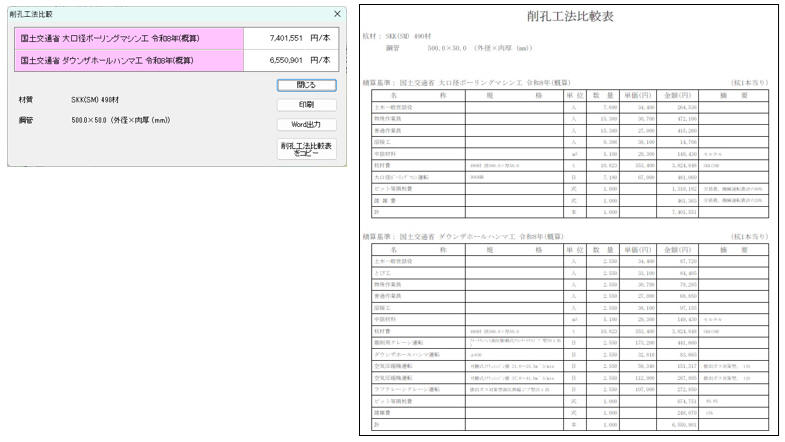

選択した鋼管に対して、「大口径ボーリングマシン工」と「ダウンザホールハンマ工」の概算工事費を比較表示する機能を追加しました。
地すべり鋼管杭においては、地下水が高く、移動土塊が軟らかい場合には、「大口径ボーリングマシン工」を採用するのが一般的です。
一方、岩盤すべり等で地下水が低く、岩盤が硬い場合（孔壁が自立可能な場合）には、「ダウンザホールハンマ工」が適用でき、工費も安価となります。 |
|
|
 |
|
|
|
◆ 鋼材単価のエキストラ内訳表示に対応 |
|
|

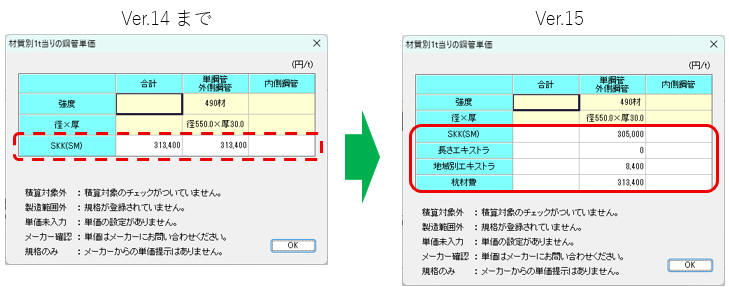

素材単価・長さエキストラ・地域別エキストラの内訳表示に対応しました。（従来は合算した金額のみ表示） |
|
|
 |
|
|
|
設計ノウハウを凝縮
|
|
|
|
|
抑止杭の構造計算を行います。
せん断杭・くさび杭・抑え杭・骨組構造解析、くさび杭・抑え杭のアンカー併用、多層系くさび杭の計算が可能です。
骨組構造解析では自動モード、マニュアルモードがあります。
選択した範囲のすべての杭についてトライアル計算。OK/OUTを判定し、一覧表を作成します。
日本全国で最も使われている抑止杭ソフトです。
|
 |
|
|
専門ソフト、使いやすく
|
|
|
|
|
入力シートに必要な数値を入力するだけです。操作にまったく不慣れでもすぐに使用できます。
参考値を内蔵していますので、調べものに手間を取らせません。
若年技術者の教育用としても使用されています。
最新版の鋼管杭の規格が登録済みです。アンカー
、H型鋼、コンクリートなどの規格も登録済みです。
報告書形式の印刷が可能です。doc形式(Word 2003)への出力に対応しています。(Word
2010/2013版以降に出力する場合は、[互換モード]の設定が必要となります) |
 |
|
|
地震への対応
|
|
|
|
|
道路橋示方書下部構造編の地震時の地盤変形係数の算出方法に対応しています。
地震時慣性力の入力に対応しています。
「くさび杭」「抑え杭」の地震時初期軸力が考慮できます。 |
|
|
 |
|
|
概算工事費の算出
|
|
|
|
|
杭別の経済性比較により最適な施工を計画できます。
 |
|
|
斜面傾斜の影響を考慮した地盤反力係数
|
|
|
|
|
骨組み計算において、斜面上の杭の地盤変形係数を補正することができます。
「杭基礎設計便覧平成18年度改訂版」
に記載されているレベル２地震時の地盤変形係数を考慮できます。
|
 |
|
|
地盤変形係数算出時に1/βを仮定
|
|
|
|
|
多層系くさび杭において、道路橋示方書下部構造編に記載の、1/βを仮定してKhを算出する方法で計算ができます。
1/βを仮定した場合、N値による方法かE0による方法かを選択できます。
|
 |
|
|
鋼管規格のマップ表示
|
|
|
|
|
|
鋼管規格マップ機能により鋼管の規格登録状況を確認できます。マップ上で規格の登録、変更、削除が可能で、マウスクリックのみで行えます。 |
|
|
 |
|
|
過去のバージョンアップ内容
|
|
|
| バージョン |
内容 |
| Version 1 |
せん断杭・くさび杭・抑え杭、くさび杭・抑え杭のアンカー併用
骨組構造解析（自動モード、マニュアルモード）
概算工事費の算出 |
| Version 2 |
大口径ボーリングマシン工、ダウンザホールハンマ工、深礎工の積算基準
概算工事費を更新（平成13年度） |
| Version 3 |
地すべり鋼管杭設計要領(2003年6月30日改訂新版)に対応
ネジ継手を考慮
概算工事費を更新（平成15年度） |
| Version 4 |
概算工事費を更新（平成16年度） |
| Version 5 |
地震時の検討、多層系のくさび杭計算、杭規格の大幅改訂
概算工事費を更新（平成17年度） |
| Version 6 |
概算工事費を更新（平成18年度） |
| Version 7 |
地震時初期軸力の考慮、任意地点の杭の変位の照査
概算工事費を更新（平成19年度） |
| Version 8 |
場所打鉄筋コンクリート杭のせん断補強筋の検討で部材の有効高を「杭基礎設計便覧(平成18
年度改訂版)」の算出方法に対応
合成杭（鋼管＋H形鋼、二重鋼管）の断面係数の「砂防・地すべり設計実例 P.130」の考え方に変更
骨組解析自動計算にて、モーメント荷重およびせん断荷重にマイナス値（逆方向荷重）の指定
概算工事費を更新（平成20年度） |
| Version 9 |
骨組解析自動計算および骨組解析マニュアルにおいて、「杭基礎設計便覧(平成18年度改訂版)」斜面傾斜の影響を考慮し地盤反力係数に対応
骨組解析自動計算および骨組解析マニュアルの地震時の検討において、「杭基礎設計便覧(平成18年度改訂版)」レベル2地震時の補正を考慮した地盤反力係数に対応
概算工事費を更新（平成22年度） |
| Version 10 |
地震時のみの計算
鉄筋コンクリート杭の中立軸位置の導出に新しい計算式を追加（計算精度向上）
概算工事費を更新（平成24年度） |
| Version 11 |
「平成26年度国土交通省土木工事積算基準」に対応
「平成26年度大口径ボーリング工法の積算」に対応
「平成26年度大口径岩盤削孔工法の積算」に対応
鋼管の単価及び人件費の単価およびその他の単価を平成27年2月の単価に更新
1/β仮定の際、1/βの区間で土の性質が著しく変化するときに、多層系地盤として計算できるように改善
前回出力した報告書がわかるように「照査」をチェックするように改善
|
| Version 12 |
「平成28年度国土交通省土木工事積算基準」に対応
「平成28年度大口径ボーリング工法の積算」に対応
「平成28年度大口径岩盤削孔工法の積算」に対応
鋼管の単価、人件費の単価、その他の単価を最新の単価に更新
地すべり鋼管杭としてSCW-CF材が撤退に伴い、SKK(SM)材の大幅な規格の拡充と単価の変更に対応 |
|
Version 13 |
「令和2年度国土交通省土木工事積算基準」に対応
「令和2年度大口径ボーリング工法の積算」に対応
「令和2年度大口径岩盤削孔工法の積算」に対応
「令和2年度大口径ボーリング工法」の「ＴＢＨ工法」の積算に対応
令和3年度のSKK(SM)材の単価および規格に対応
SKK(SM)材の規格及びねじ継手に外径1200mm超～2000mmを追加 |
| Version 14 |
「令和6年度国土交通省土木工事積算基準」に対応しました
「令和6年度大口径ボーリング工法の積算」に対応しました
「令和6年度大口径岩盤削孔工法の積算」に対応しました。
杭縦断図作成システム『KUI・断縦郎』との連携機能を追加 |
|
|
|
|
