落石対策工設計支援システム |
|
Version 1 |
|
|
【 標準価格 】550,000円（税込）
[スタンドアロンUSBプロテクトキー付き] |
|
「落石 Ver.4」 をお持ちの方は、
ご優待価格となります
【 優待価格 】220,000円（税込） |
|
|
※ご優待価格の適用は、「落石 Ver.4」の
保有ライセンス数が上限となります
|
|
|
|
 |
|
|
|
|
 |
|
|
|

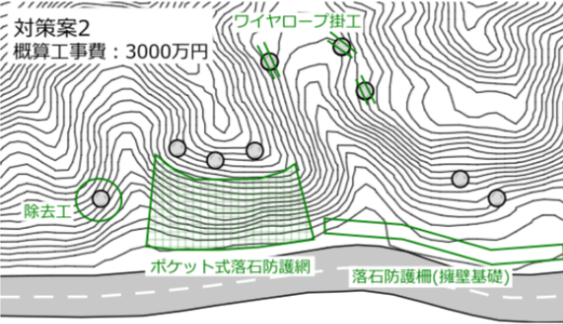

複数対策工×全岩塊を一括検討!
現場全体を俯瞰し、すばやく検討できます |
|
|
|
|
予備設計（調査した岩塊から対策工の選定）から、
落石対策工の設計計算、検討結果一覧表の作成、
落石シミュレーションが行えるシステムです。
登録した岩塊を瞬時に計算し、対策工の選定まで誘導します。
さまざまな対策工をトライアル検討でき、概算工事費や
施工日数の算出も可能です。
|
|
また、「道路土工-擁壁工指針 (平成24年度版)」（日本道路協会）に対応しています。 |
|
|
|
|
|
|
主な特徴 |
|
|

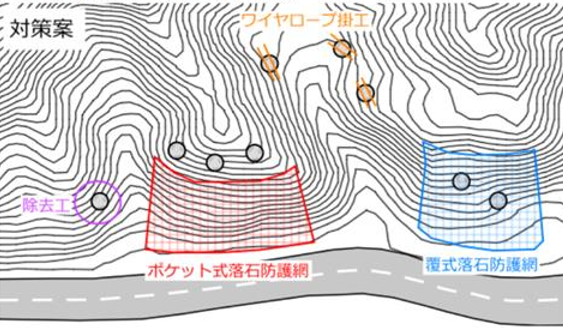

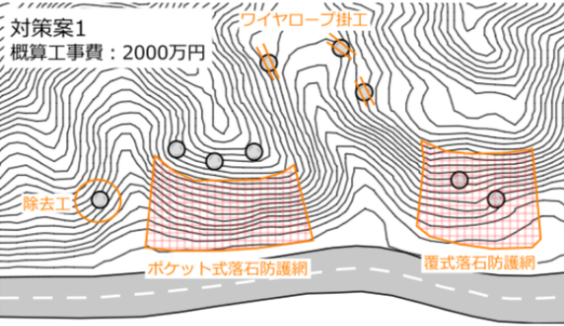

● 複数の対策工をまとめて１つの対策案として検討 (15対策工 / 1対策案 )
● 登録岩塊(最大300個)をまとめて検討
● 概算工事費と施工日数を算出 |
|
|
|
これらを1画面で把握し、漏れなくスピーディに対策案を作成します。
落石シミュレーションも搭載した、落石対策検討の総合ソリューションです。 |
|
|
|
 |
|
|
|
|
|

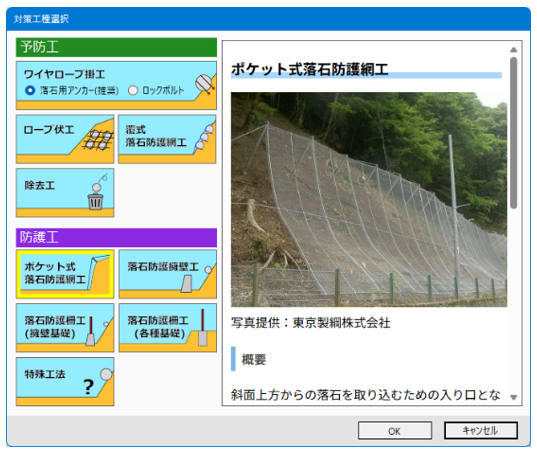

対策工種 |
|
|
|
◆予防工 |
◆防護工 |
|
|
●ワイヤロープ掛工
●ロープ伏工
●覆式落石防護網工
●除去工
|
●ポケット式落石防護網工
●落石防護擁壁工
●落石防護柵工(擁壁基礎)
●落石防護柵工(円柱基礎/連続基礎/直接基礎)
●特殊工法 ※簡易判定用
|
|
|
|
 |
|
|
|
|
|
主な出力 |
|
|
|
◆検討結果一覧(Excel) |
|
|

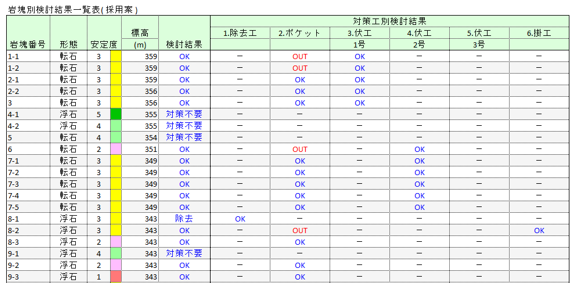

| 岩塊がどの対策工によって対策されているかを一覧で表示します。 |
|
|
|
 |
|
|
|
|
|
|
|
◆対策工計算書(Word) |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
◆概算工事費(Excel) |
|
|

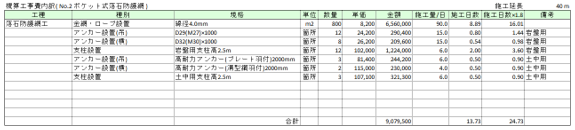

| 積算明細をExcel形式で出力でき、自由に編集することが可能です。 |
|
|
|
 |
|
|
|
|
|
|
|
迅速な設計を実現する仕組み |
|
|
| 多くの機能や仕組みにより、設計時間を短縮できます。 |
|
|
|
|
|
|

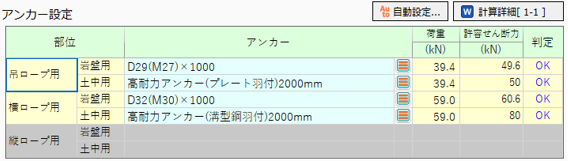

◆アンカー選定の効率化 |
|
|
 |
|
|
●岩盤用アンカー・土中用アンカーを同時に検討可能
●吊ロープ／横ロープ／縦ロープなど、各部位に必要なアンカーを一括検討可能 |
|
|
|
|
|
|
|
|

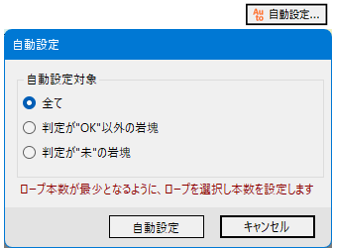

◆自動設定機能 |
|
|
|
|
|
|
|
|
|
●掛工でOKとなるワイヤロープ径・本数を自動設定
●ポケットで全対象岩塊がOKとなるアンカーを自動設定 |
|
|
|
|
|
|
|
|
◆「標準の組合せから選択」機能 |
|
|

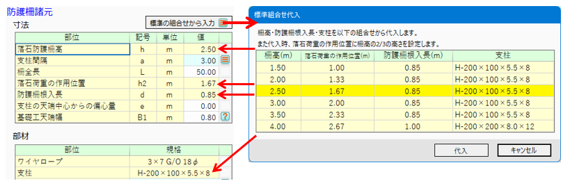

| 市場単価で定められている値の組合せを「標準の組合せから選択」機能により簡単に入力できます。 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
迷いや疑問を解消する仕組み |
|
|
| 対策工検討時に生じる迷いや疑問を解消する機能を備えています。 |
|
|
|

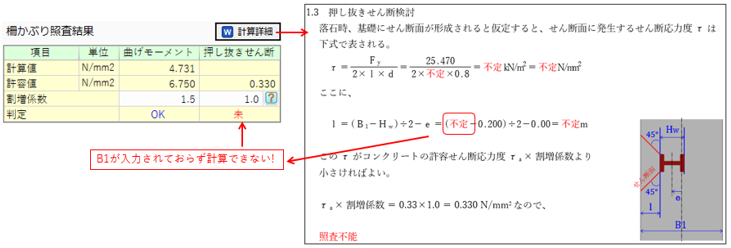

◆計算内容を設計画面からすぐに確認できるボタン
 を多数配置 |
|
|
|
|
|
|
|
◆ポケットで、すべての対象岩塊がOKとなるアンカーを自動設定 |
|
|
 |
|
|
|
|
|
|
|

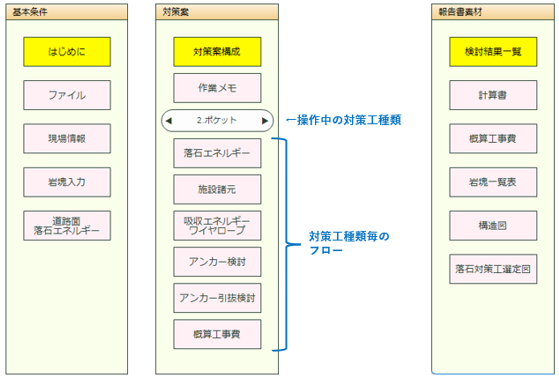

◆検討の流れに沿ったフローチャート形式のコントロール |
|
|
 |
|
|
|
|
|
|
◆設計をサポートする解説ボタン
 を多数配置 |
|
|
|
|
|
|
|

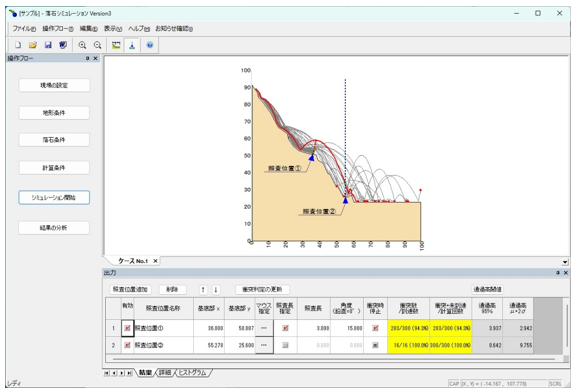

落石シミュレーション |
|
|
|
|
「落石対策便覧に関する参考資料 － 落石シミュレーション手法の調査研究資料 － 」に記載されて
いる質点系シミュレーション手法（吉田らの手法）による落石シミュレーションが可能です。
本手法では、落石を質量を持つ1つの点としてモデル化し、過去の統計解析から算出された係数を
用いて、植生や微小な露岩の起伏などのばらつきに乱数を適用して解析を行います。
いわゆるモンテカルロシミュレーションによる解析手法です。
これにより、落下軌道上の照査位置における速度・エネルギー・跳躍量などの傾向を把握することが
できます。 |
|
|
|
 |
|
|
|
|
|
|
|

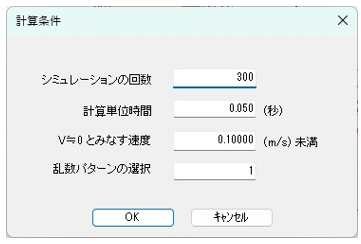

◆照査位置の設定 |
|
|
解析断面上の任意の位置に、複数の「照査位置」を設定することができます。
また、落石対策工を想定した「照査位置」の高さ・傾斜角度を設定することが可能です。 |
|
|
|
 |
|
|
|
|
|
|
|
◆解析結果データの出力 |
|
|
|
選択した軌跡の座標・速度・遷移状態を、CSVファイルとして出力できます。 |
|
|
|
サンプル1
|
サンプル2
|
サンプル3
|
サンプル4
|
サンプル5
|
|
|
|
|
|
|
|
|
|
◆乱数パターンの選択 |
|
|
本シミュレーションでは解析手法の特性上、極端に大きな跳躍軌道を描くことがあります。
通常、上位数パーセントを棄却して統計処理するため問題はありませんが、
見た目上誤解を招くという場合には、違和感のない軌跡をとる乱数パターンを選ぶことで
対処できます。
乱数パターンはユーザが選択でき、
同一条件で同じ乱数であれば、計算のたびに軌跡が変わることはありません。 |
|
|
|
 |
|
|
|
|
|
|
|

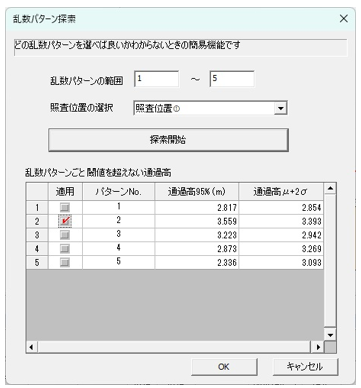

◆乱数パターンの探索 |
|
|
乱数パターンの探索が可能で、
シミュレーションに使用する乱数の選定の参考とすることができます。 |
|
|
|
 |
|
|
|
|
|
|
|

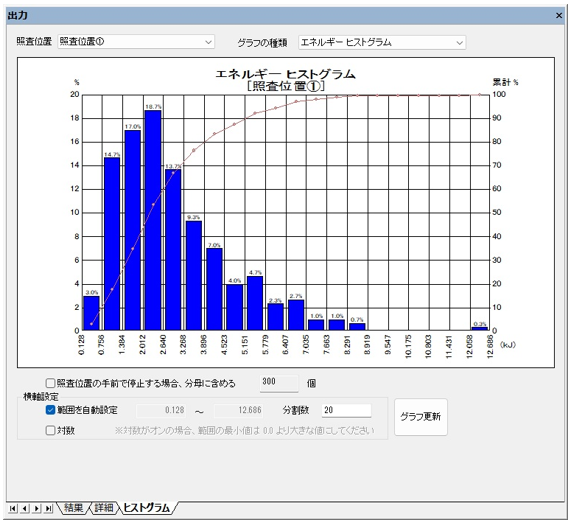

◆解析結果のヒストグラム表示 |
|
|
| 度数の分割数設定や対数分布などの詳細設定が可能です。 |
|
|
|
 |
|
|
|
|
|
|
|
オートデモ |
|
|
|
|
|
|
|
|
|
|
|
|
|
動作環境 |
| コンピュータ本体 |
Windows11が動作する機種 |
| 基本ソフトウェア |
Windows11 |
| CPU/メモリ |
基本ソフトウェアで推奨されている容量以上であること |
| ディスプレイ |
1280×800ピクセル以上の画面解像度
True Colorの表示が可能であること
|
| ハードディスク |
約300MBのディスク領域を使用 |
| ドライブ |
CD-ROMドライブ(セットアップ時に必要) |
| マウス |
ホイール付3ボタンマウス必須 |
| プロテクタ |
プログラムの実行時に必要
製品パッケージには、下記のいずれかのプロテクタが入っています
・スタンドアロン型 USBプロテクタ
・ネットワーク型 USBプロテクタ（別売） |
| 必要ソフトウェア |
Microsoft Word 2021以降
Microsoft Excel 2021以降
PDF閲覧ソフト(取り扱い説明書の表示に必要) |
| ● |
Windows 11 は、米国Microsoft Corporationの登録商標です。 |
| ● |
その他、記載されている会社名、製品は、各社の商標または登録商標です。 |
| ● |
製品の内容および価格については予告なく変更する場合があります。 |
|
|
|
