りゅうけいくん

画像処理による簡易的粒径分布解析システム

折りたたみスケールを置いて撮影。わずかな手順で粒径加積曲線を作成。

月額レンタル 52,800円 (税込) ソフトウエアレンタルお申込書

粒径分布解析システム　面格子法調査の流れ

スケールの配置

計測対象の近傍に既知寸法のスケールを配置します。
計測領域の広さに応じて、折りたたみスケール・型枠・L型スタッフなどを利用します。メジャーやマーカーでも構いません。
撮影

近傍からの手持ち撮影。
もしくは広域の場合ドローンを利用して撮影します。オルソ画像も使用可能です。
画像取り込み

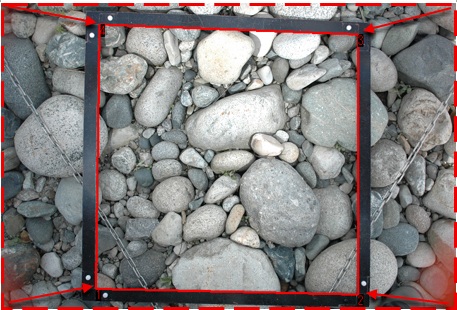

画像をシステムに取り込み、スケールに合わせて射影変換して画像のゆがみを補正します。
輝度設定

ヒストグラムを見ながら輝度しきい値を設定。背景分離のために輝度レンジを調整します。

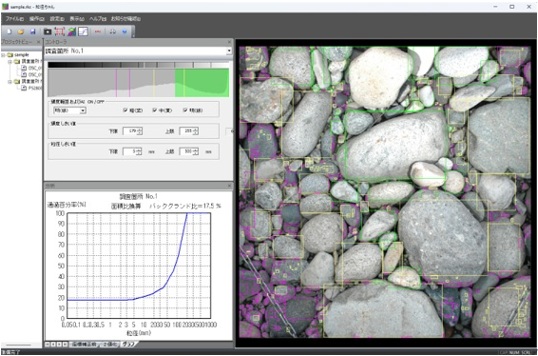

粒度分布

検出粒子のサイズを集計し度数累積分布を算出。粒径加積曲線を作成します。
