集水井設計計算システム



Version 4
NEW

【 標準価格 】308,000円(税込)
[スタンドアロンUSBプロテクトキー付き]

バージョンアップ価格
新機能
Ver.3 → Ver.4  55,000円 (税込)
Ver.2 → Ver.4  66,000円 (税込)

Ver.1は、お問い合わせください
評価版ダウンロード



ライナープレート集水井の構造設計 集水量および排水量の計算
国土交通省積算基準に対応した概算工事費の算出ができます



 Version 4 新機能

  ● 「令和7年度版 国土交通省土木工事積算基準」に対応
  ● 各単価を令和7年12月時点での最新版に対応

  ● 鋼材の弾性係数の任意入力に対応


 主な機能
設計計算から報告書印刷まで全部やっても1時間!

  ● ライナープレート集水井の構造計算ができます
  ● 集水量および排水量の計算ができます
  ● 国土交通省積算基準に対応した概算工事費の算出ができます

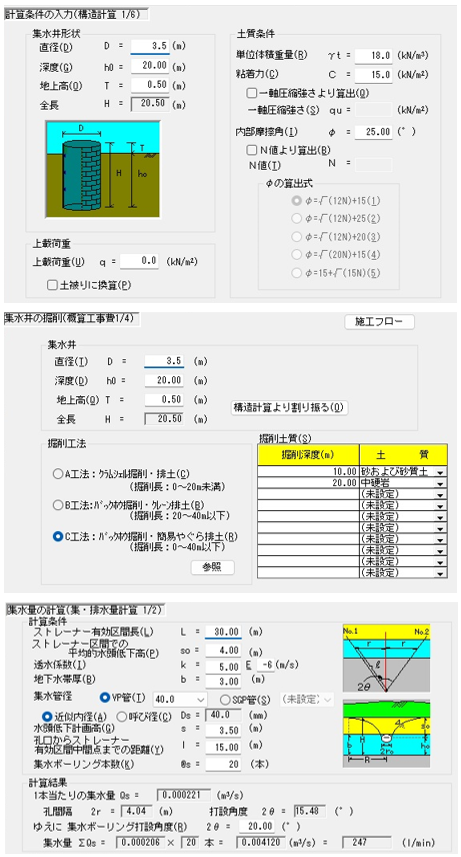

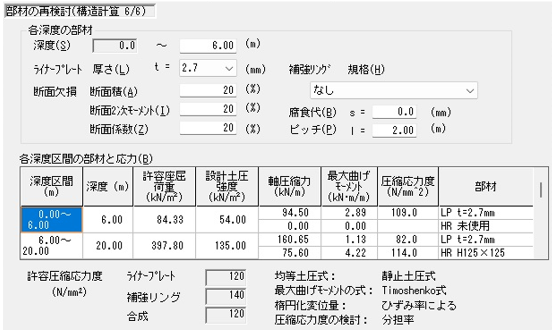

構造計算(ライナープレート集水井)

  ● 地層は一層として検討
  ● 土圧の計算は、Rankine式、Terzaghi式、静止土圧式のいずれかを選択
  ● 土圧比較グラフの表示が可能
  ● 偏土圧は、全深度にわたり台形分布による土圧として考慮
    または、土圧強度に対する割合で考慮
  ● 途中で部材の変更が可能

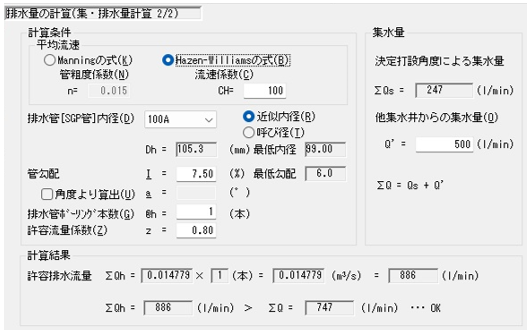

◆ 集・排水量計算

  ● 平均流速の計算は、Manning式またはHazen-Williams式のいずれかを選択

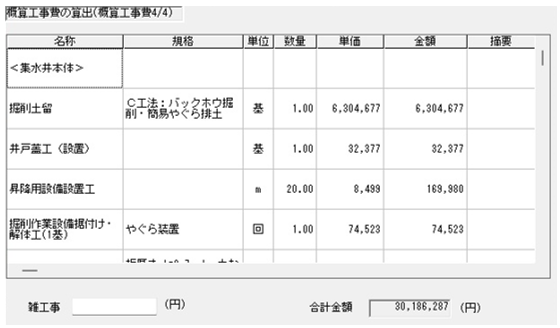

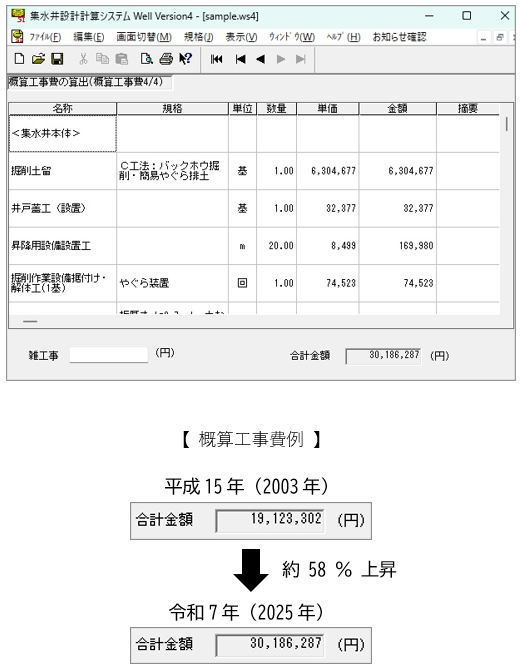

◆ 概算工事費
  ● 国土交通省による積算基準に対応
  ● 単価の変更が可能(歩掛等は変更できません)


  主な参考文献



ライナープレート設計・施工マニュアル(平成13年1月)





 (社)鋼材倶楽部 ライナープレート設計・施工マニュアル作成委員会 編集



砂防・地すべり設計実例(1993年2月)





 砂防・地すべり対策工事設計実例委員会著



建設省河川砂防技術基準(案)同解説・設計編[Ⅱ](平成11年7月10日)





 建設省河川局監修 (社)日本河川協会編



土地改良事業計画設計基準 計画 農地地すべり防止対策(平成元年10月)





 農林水産省構造改善局



治山技術基準解説 地すべり防止編(昭和62年3月)





 林野庁監修



水理公式集(平成11年版)





 (社)土木学会 発行



地盤調査・土質試験結果の解釈と適用例(平成10年3月5日発行)





 (社)地盤工学会 発行



鉄鋼重量ハンドブック(平成13年1月)





 (株)鉄鋼新聞社 発行



国土交通省土木工事積算基準(令和7年度版)





 国土交通省大臣官房技術調査課 監修





 (財)建設物価調査会 発行

 動作環境
基本ソフトウェア
(OS)
 Windows 10 / 11

※64ビットOSではWOW64エミュレーション
  モードでの動作となります
CPU / メモリ  OSが推奨する以上のメモリ容量
画面  True Color以上
ハードディスク  75MB以上の空き容量
ドライブ  CD-ROMドライブ
 (CDメディアでのセットアップ時に必要)
インターネット環境  WEB認証版では必須
 (インターネット経由でのライセンス認証)
プロテクタ  プログラムの実行時に必要
 製品パッケージには、
 下記のいずれかのプロテクタが入っています
  ・スタンドアロン型 USBプロテクタ
  ・ネットワーク型 USBプロテクタ(別売)










●Windows、Wordは米国Microsoft
 Corporationの登録商標です
●その他、記載されている会社名、
 製品は各社の商標または登録商標です
●このカタログの内容は、
 2025年12月現在のものです
●製品の内容および価格については
 予告なく変更する場合があります
