安全な坂巻き施工による急勾配斜面安定工法

PAN WALL工法

NETIS登録　CB-980093-V(設計比較対象技術)

　

工法概要

　

		概要 ＰＡＮ ＷＡＬＬ工法は表面工にプレキャストコンクリート板を使用した地山補強土工法であり、切土法面を上から下へ一段毎に仕上げていく逆巻き施工を基本とした、安全性の高い工法です。 道構造物を急勾配化することで掘削断面を最小限に抑え、自然法面を可能な限り残し環境保護に配慮します。 用途として、道路の新設や拡幅における法面の急勾配化、老朽化した石積・ブロック積・擁壁・河川水路の補強、急斜地崩壊対策、災害復旧などに適しています。
		特長 急勾配（垂直〜5分※）化による長大法面の低減と掘削残土量低減。（※3分勾配を標準） 構造物を上から下へ仕上げる逆巻き施工により、支障物の保護と施工中の地山のゆるみと崩壊事故防止。 表面工のプレキャスト化による品質の向上と工期短縮、省力化。 高い耐久性とメンテナンスフリーにより、長期的なライフサイクルコストで優位性を発揮。 高い耐震性。 ＰＡＮ ＷＡＬＬ板意匠パターンの多様化による景観対応。
		適用条件 　 ◆主な用途◆ ・既設道路・構造物・境界の保護 ・長大法面・残土量の低減 ・急傾斜地崩壊対策 ・災害箇所の復旧 ・既設石積み・風化岩盤の補強 ・河川ブロックの補強 　 ◆法面勾配◆ ・垂直〜5分（標準は3分）、適用高さは20mまでが目安。 　 ◆対象土質◆ ・削孔工を二重管ロータリーパーカッションにて行うため、あらゆる土質に対応可能。 　 ◆特に効果の高い適用範囲◆ ・適用勾配垂直〜3分、適用高さ8m以上。

　

製品情報

　

PAN WALL工法

　

施工情報

　

		施工手順 　 施工事例

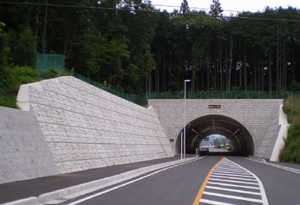

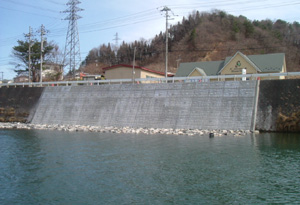

		施工例

　

　

技術資料

　

カタログ請求　　協会E-mail　：　panwall@yahagi.co.jp 　 本工法に対するお問い合わせは、PAN WALL工法協会までご連絡ください。

　
