仮設工設計・作図支援システム |
 |
NEW
Version 3 |
|
|
【 標準価格 】165,000円（税込）
[スタンドアロンUSBプロテクトキー付き] |
|
バージョンアップ価格 新機能
Ver.2 → Ver.3 55,000円 (税込)
Ver.1 → Ver.3 ご相談ください
|
※ |
バージョンアップは、
ダウンロード販売となります
|
|
|
|
|
|
オートデモはこちら |
|
|
|
 |
|
|
|
工事請負契約の総則第１条３項は、「仮設・施工方法その他工事目的物を完成するために
必要な一切の手段については、この契約及び設計図書に特別の定めがない場合を除き、
受注者がその責任において定める」としており、施工者の責任において安全性や経済性を
考慮した仮設計画の必要性がますます高まっています。
また、国土交通省は平成5年に策定した「 建設工事公衆災害防止対策要綱 」の見直しを
行い、
発注者や施工者だけでなく、設計者も含めて公衆災害防止に努めることが責務として
明確化されました。（令和元年9月2日 公布・施行）
【参考】 建設工事公衆災害防止対策要綱の改正について （国土交通省ホームページ）
|
|
|
|
|
 |
|
|
|
|
|
Version3 新機能 |
| |
Version3 では、

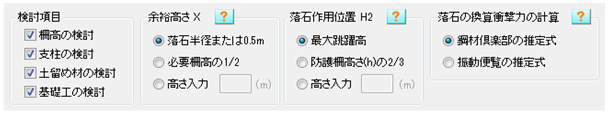

堆積土または風荷重のみの検討機能(落石照査をOFFにする機能)
に対応するとともに、
新に、メーカー工法を追加 しました。 |
|
| |
| |
|
● |
堆積土または風荷重のみの検討機能(落石照査をOFFにする機能)を追加 |
|
| |
 |
| |
| |
|
● |

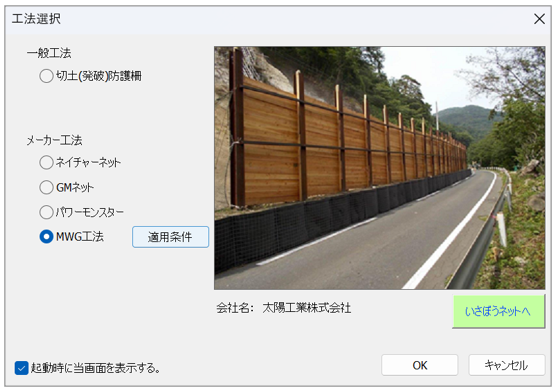

メーカー工法に 「 ネイチャーネット 」 及び 「 GMネット 」を追加（Ver. 3.00） |
|
| |
|
|
| |
| |
| |
|
● |
メーカー工法に 「 パワーモンスター 」を追加（Ver. 3.01） |
|
| |
|
|
|
|
| |
|
|
| |
| |
| |
|
● |
概算工事費の単価を令和2年度(令和2年8月時点)のデータに更新 |
|
| |
|
|
|
|
|
|
検討モデル |
|
|
|
|
|
|
|
|
落石モデル
、 堆積モデル 、
風荷重モデル があります。
切土工事では、堆積する土砂の排土計画を検討する場合を想定し、堆積した場合の安定度評価を行えるように
しています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
選べる部材は、支柱・土留め材・基礎（コンクリート）の3つで、土留め材は、5種類のタイプから
選ぶことができます。
その中には、施工でもよく利用される鋼板も選択でき、登録データは、追加・編集が可能です。
基礎タイプは、円柱基礎、連続基礎、直接基礎、土中自立式の4種類から選ぶことができ、
施工方法によって適切な基礎形状を入力します。
|
|
|
|
|
支 柱 |
H形鋼 |
|
土留め材 |
丸太、木矢板、鋼矢板、軽量鋼矢板、鋼板 |
|
基 礎 |
円柱基礎、連続基礎、直接基礎、土中自立式
|
|
|
|
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
|
画面 |
|
|
|
|
|
|
|
|
入力画面は、入力した情報が一度に確認できるように配慮しました。
入力項目には、解説ボタンが
表示されており、設計の考え方について述べています。
そのため、迷わず入力することができ、
入力後、計算ボタンを実行すると検討項目毎に判定が表示されます。
|
|
|
|
|
|
|
|
|
|
サンプルデータが用意されており、ボタンをクリックするだけで、入力情報を呼び出すことができます。
また、編集することも可能です。
既に保有の部材がある場合は、
その内容で登録することができます。
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
出力（計算書・標準図） |
|
|
|
|
|
|
|
|
検討した内容を計算書として出力します。
計算書は、Microsoft Word 形式ファイルにて保存しますので、細かいアレンジはWordにて行うこと可能です。 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
検討した計算結果が、そのまま図面になりますので、ミスなくスピーディーな作図が出来ます。 |
|
|
|
|
 |
|
|
|
|
|
オートデモ |
|
|
|
|
|
|
|
設計計算から、自動作図まで一連で行えます |
|
|
|
|
|
Version 2 新機能 |
|
|
|
● |
連続基礎を検討する機能を追加 |
|
|
 |
|
|
|
|
● |
土中自立式を検討する機能を追加 |
|
|
 |
|
|
|
|
● |
概算工事費算出機能を追加 |
|
|
 |
|
|
|
|
● |
基礎工サイズのトライアル計算機能を追加 |
|
|
 |
|
|
|
|
● |
支柱材 / 土留め材の選択画面に判定結果を確認する機能を追加 |
|
|
 |
|
|
|
|
|
|
参考文献 |
|
|
|
・ |
道路設計要領（設計編）
第13章 仮設計画 |
国土交通省
中部地方整備局 道路部 |
|
・ |
落石対策技術マニュアル（平成11年3月） |
（公財）鉄道総合技術研究所 |
|
・ |
落石対策便覧（平成29年12月） |
（公社）日本道路協会 |
|
・ |
落石対策便覧（平成12年6月） |
（公社）日本道路協会 |
|
・ |
道路土工
擁壁工指針（平成24年度版 |
（公社）日本道路協会 |
|
・ |
道路土工
仮設構造物工指針（平成11年3月） |
（公社）日本道路協会 |
|
・ |
道路橋示方書・同解説Ⅰ･Ⅱ（平成24年3月） |
（公社）日本道路協会 |
|
・ |
土木工事
仮設計画ガイドブック（平成23年改訂版） |
（一社）全日本建設技術協会 |
|
・ |
治山技術基準解説
総則・山地治山編（平成21年10月） |
（一社）日本治山治水協会 |
|
|
|
|
|
|
動作環境 |
|
|
|
パソコン |
Windows 10 が動作する機種 |
|
基本ソフトウェア |
Windows 10
※64ビット版Windowsでは、32ビット互換モード(WOW64)で動作 |
|
CPU/メモリ |
基本ソフトウェアで推奨されている容量以上であること |
|
ハードディスク |
約250MBのディスク領域を使用 |
|
ドライブ |
CD-ROMドライブ(アプリケーションのセットアップに必要) |
|
プリンタ |
上記 OS に対応した機種 |
|
ディスプレイ
ビデオカード |
1280×800ピクセル以上の画面解像度
True Colorが表示可能であること |
|
マウス |
ホイールマウス必須 |
|
プロテクタ |
プログラムの実行時に必要
製品パッケージには、下記のいずれかのプロテクタが入っています。
・スタンドアロン型 USBプロテクタ
・ネットワーク型 USBプロテクタ（別売） |
|
その他 |
PDF閲覧ソフト(ヘルプの表示に必要)
Microsoft Word
2010～2016(計算書を印刷する際に必要) |
|
|
● |
Windows 10 は、米国Microsoft Corporationの
登録商標です。 |
|
● |
その他、記載されている会社名、製品は、
各社の商標または登録商標です。 |
|
● |
この内容は、2020年10月現在のものです。 |
|
● |
製品の内容および価格については予告なく
変更する場合があります。 |
|
|
|
|
|
|
|
